Khí nén thủy lực là gì? Cấu tạo, Nguyên lý, Ứng dụng

Khí nén thủy lực không “đối đầu” nhau như nhiều người nghĩ, chúng thường phối hợp để tạo ra hiệu suất cao hơn. Khi khí nén đảm nhận tốc độ, còn thủy lực gánh lực mạnh, hệ thống vận hành vừa nhanh vừa ổn định. Đó là lý do nhiều dây chuyền hiện đại không chọn một, mà dùng cả hai.

• Máy nén hơi Fusheng
• Máy nén khí Puma
• Máy khí nén mini

1. Khí nén thủy lực là gì?

Trước khi đi vào cấu trúc và ứng dụng, bạn cần hiểu rõ bản chất của công nghệ này. Theo kinh nghiệm triển khai thực tế của chúng tôi, phần lớn sự cố trong vận hành đều bắt nguồn từ việc hiểu sai nguyên lý hoạt động ngay từ đầu.

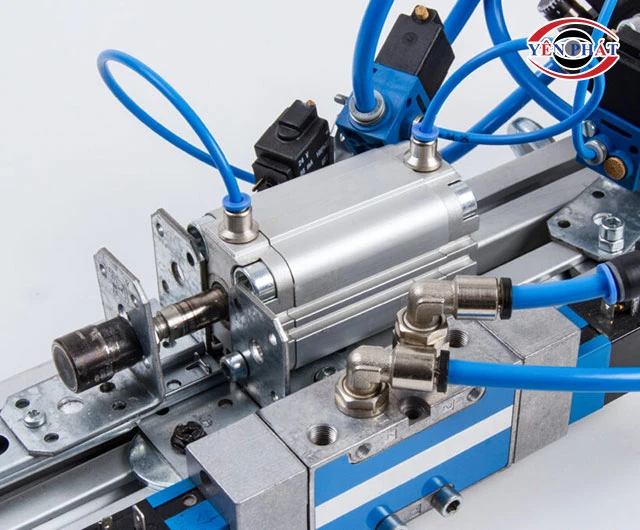

1.1 Định nghĩa về công nghệ khí nén thủy lực

Khí nén thủy lực là công nghệ truyền động và điều khiển kết hợp giữa 2 nguồn năng lượng: khí nén và dầu thủy lực. Khí nén đảm nhận vai trò truyền tín hiệu, điều khiển tốc độ nhanh. Dầu thủy lực chịu trách nhiệm sinh ra lực đẩy lớn và duy trì độ chính xác cao.

Bản chất của hệ thống là tận dụng ưu điểm riêng của từng môi chất. Khí nén mang lại sự linh hoạt, đáp ứng nhanh, sạch sẽ. Dầu thủy lực cung cấp lực tải lớn, hành trình ổn định, điều khiển vi lượng ở cấp độ milimet. Khi kết hợp, 2 công nghệ tạo ra giải pháp truyền động cân bằng giữa tốc độ và sức mạnh.

1.2 Tầm quan trọng trong công nghiệp hiện đại

Dựa trên số liệu thực tế từ hơn 500 dự án triển khai, hệ thống khí nén thủy lực giữ vai trò là mạch máu cho các dây chuyền tự động hóa. Từ nhà máy sản xuất ô tô đến xưởng thực phẩm, từ gara sửa chữa đến công trường xây dựng. Không ngành nào có thể vận hành hiệu quả nếu thiếu công nghệ này.

Công nghệ này nâng cao hiệu suất sản xuất lên 30-50% so với vận hành thủ công. Đồng thời, hệ thống chịu được môi trường khắc nghiệt như: nhiệt độ cao, độ ẩm lớn, bụi bẩn, điều mà truyền động điện khó đáp ứng.

2. Cấu trúc chi tiết của hệ thống khí nén thủy lực

Một hệ thống hoàn chỉnh được cấu thành từ 4 khối chức năng chính. Mỗi khối đảm nhận vai trò riêng nhưng phải phối hợp đồng bộ để tạo ra hiệu quả vận hành tối ưu.

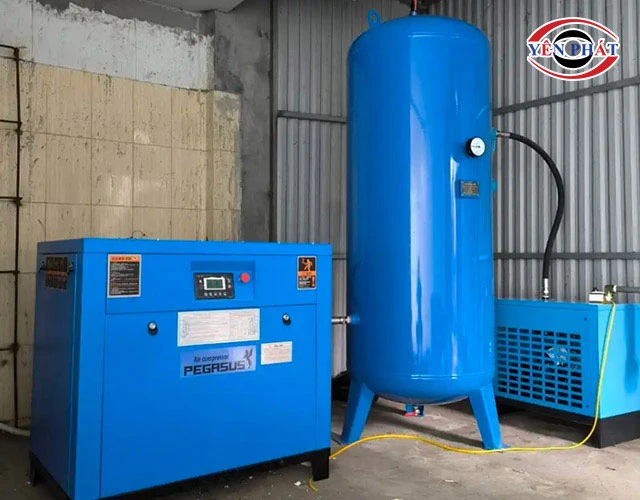

2.1 Trạm nguồn - Bộ phận cung cấp năng lượng

Trạm nguồn quyết định áp suất, lưu lượng và độ ổn định của dòng năng lượng cấp cho dây chuyền.

• Máy nén khí và máy bơm thủy lực: Chuyển đổi năng lượng điện thành năng lượng khí nén hoặc áp suất dầu. Tại Yenphat.vn, chúng tôi phân phối đa dạng dòng máy nén khí piston và trục vít công suất từ 2HP đến 500HP, đáp ứng mọi quy mô sản xuất.
• Bình tích áp: Đóng vai trò lưu trữ năng lượng, duy trì áp suất ổn định và bù đắp khi dây chuyền tiêu thụ đột biến. Bình tích áp chất lượng có thể kéo dài tuổi thọ máy nén thêm 20-30%.
• Thiết bị xử lý khí nén: Bao gồm bộ lọc bụi, bộ tách nước, bộ sấy khô (máy sấy khí). Đây là khâu thường bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến độ bền thiết bị chấp hành.

2.2 Khối điều khiển - Phần trung tâm quản lý

Khối điều khiển là bộ não của hệ thống, quyết định thời điểm và cường độ hoạt động của từng bộ phận. Theo kinh nghiệm của chúng tôi, đầu tư đúng vào khối điều khiển sẽ tiết kiệm đáng kể chi phí vận hành dài hạn.

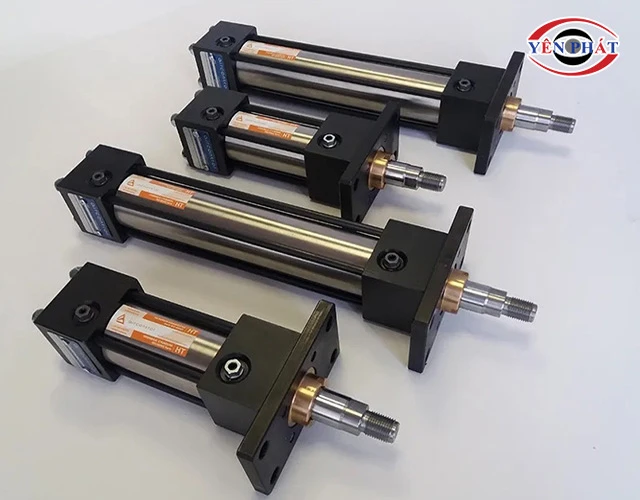

2.3 Khối thiết bị chấp hành - Bộ phận thực thi

Khối chấp hành là nơi năng lượng được chuyển đổi thành chuyển động cơ học có ích. Đây là khâu trực tiếp tạo ra giá trị sản xuất, nên việc lựa chọn đúng thiết bị sẽ quyết định hiệu quả kinh tế.

• Xi lanh khí nén và thủy lực: Chuyển đổi năng lượng thành chuyển động tịnh tiến (thẳng). Xi lanh khí nén phù hợp cho tải nhẹ, tốc độ cao. Xi lanh thủy lực dùng cho tải nặng, lực ép lớn - có thể đạt tới hàng trăm tấn.
• Động cơ và motor: Tạo chuyển động quay với mô-men xoắn lớn. Motor thủy lực cho phép khởi động dưới tải, dừng chính xác.
• Giác hút chân không: Sử dụng lực hút để nâng, giữ, di chuyển vật thể có bề mặt phẳng. Ứng dụng phổ biến trong ngành bao bì, kính, tấm kim loại.

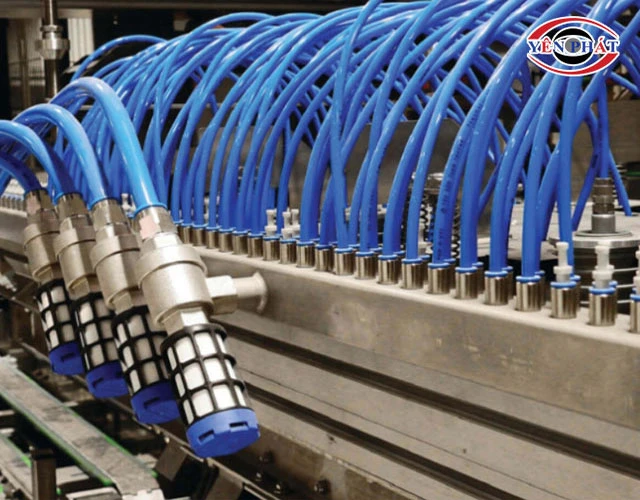

2.4 Hệ thống đường ống và phụ kiện kết nối

Hệ thống đường ống là huyết mạch vận chuyển năng lượng từ trạm nguồn đến thiết bị chấp hành. Dù nhỏ bé, chất lượng đường ống quyết định đến 15-20% hiệu suất toàn hệ thống.

Ống dẫn áp lực cao thường làm từ thép không gỉ hoặc cao su chịu nhiệt nhiều lớp. Đầu nối, co nối, khớp nối nhanh phải đảm bảo độ kín khít 100% - chỉ cần một điểm rò rỉ nhỏ cũng gây tụt áp toàn hệ thống.

3. Phân loại các dạng khí nén thủy lực phổ biến

Thị trường hiện nay có hàng nghìn mẫu thiết bị khí nén thủy lực. Để dễ lựa chọn, chúng tôi chia thành 3 nhóm phân loại chính dựa trên tiêu chí kỹ thuật và ứng dụng thực tế.

3.1 Phân loại theo dạng truyền động

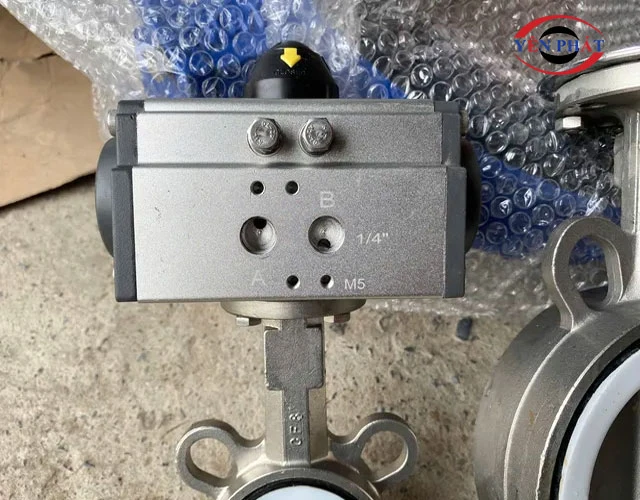

• Truyền động quay: Ưu điểm là tốc độ cao, kích thước nhỏ gọn, công suất thấp đến trung bình. Thiết bị điển hình là máy khoan khí nén, dụng cụ tháo vít impact, máy mài trong garage. Tốc độ quay có thể đạt 20.000-30.000 vòng/phút.
• Truyền động thẳng (tịnh tiến): Phù hợp cho dây chuyền vận chuyển, gá kẹp, ép dập. Hành trình xi lanh thường từ 50mm đến 3000mm tùy ứng dụng. Đây là dạng truyền động phổ biến nhất trong sản xuất tự động.

3.2 Phân loại theo thiết bị và cấu tạo

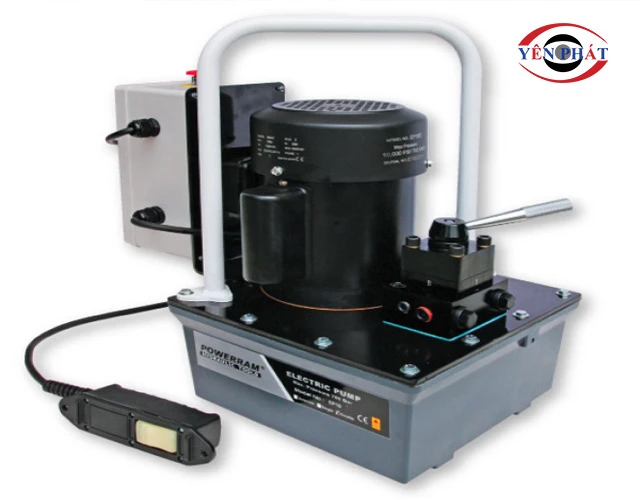

3.3 Phân loại theo vật liệu và công suất

Theo vật liệu gia công, thiết bị được chia thành 2 nhóm lớn. Thiết bị cho kim loại yêu cầu lực ép cao, độ chính xác cơ học lớn. Thiết bị cho phi kim (nhựa, cao su, gỗ) chú trọng vào kiểm soát nhiệt độ và tốc độ êm ái.

Về công suất, Yên Phát phân phối đa dạng từ dòng nhỏ đến cực lớn:

• Công suất nhỏ (dưới 10 tấn): Phù hợp xưởng cơ khí, gara, hộ gia đình sản xuất.
• Công suất trung bình (10-50 tấn): Xưởng sản xuất vừa, dây chuyền lắp ráp điện tử, ép nhựa.
• Công suất lớn (50-100 tấn): Nhà máy sản xuất ô tô, đồ gia dụng, ép khuôn lớn.
• Công suất cực lớn (trên 100 tấn): Công nghiệp nặng, đúc rèn kim loại, chế tạo máy.

4. Đánh giá ưu điểm và nhược điểm của Khí nén thủy lực

Không có công nghệ nào hoàn hảo tuyệt đối. Việc hiểu rõ hai mặt của khí nén thủy lực sẽ giúp bạn đưa ra quyết định đầu tư sáng suốt, tránh lãng phí vào những ứng dụng không phù hợp.

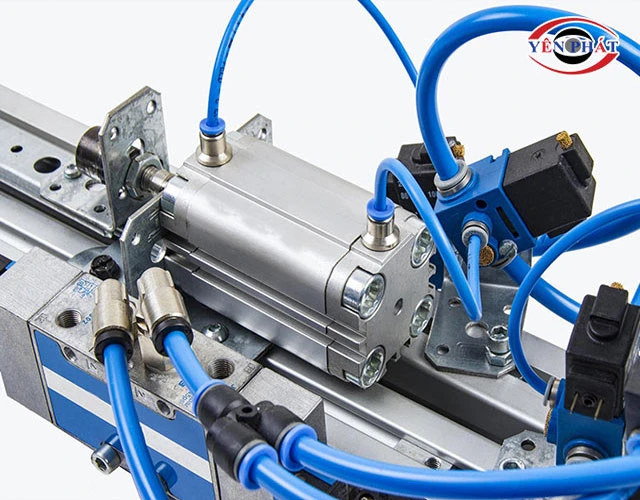

4.1 Ưu điểm vượt trội

• Khả năng lưu trữ năng lượng linh hoạt: Bình tích áp cho phép dự trữ năng lượng để phục vụ các pha tải đỉnh. Điều này giúp chọn máy nén công suất nhỏ hơn nhu cầu tức thời, tiết kiệm chi phí đầu tư ban đầu từ 20-30%.
• Truyền tải đi xa hiệu quả: Khí nén có thể truyền qua đường ống dài hàng trăm mét với tổn thất năng lượng tối thiểu. Một trạm nén khí trung tâm có thể cấp cho toàn bộ nhà máy rộng hàng hecta.
• An toàn cháy nổ và thân thiện môi trường: Khí nén là không khí sạch, không gây cháy nổ. Khí xả sau sử dụng hoàn toàn vô hại. Đây là lý do công nghệ này được ưa chuộng trong ngành thực phẩm, dược phẩm, hóa chất.
• Tốc độ phản hồi nhanh: Thời gian đóng mở van chỉ vài phần nghìn giây. Hệ thống thủy lực cho phép điều khiển vi lượng cực kỳ chính xác - đến cấp độ 0,01mm trong các ứng dụng CNC.

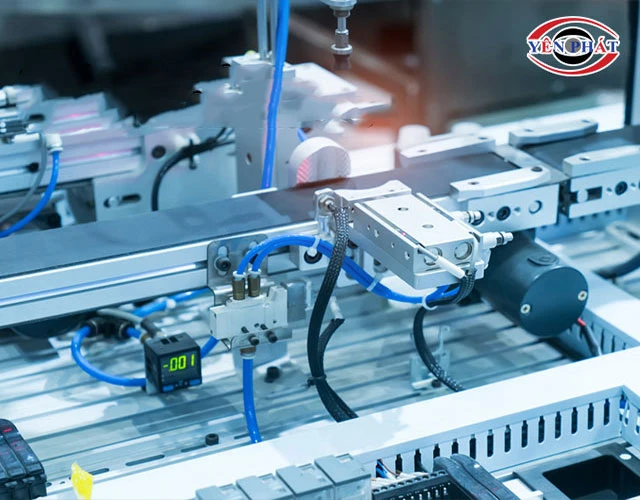

4.2 Nhược điểm cần khắc phục

• Chi phí vận hành cao hơn truyền động điện: Ở cùng mức công suất, điện năng tiêu thụ để sản xuất 1m³ khí nén cao gấp 5-7 lần so với truyền động trực tiếp bằng điện.
• Tốc độ thay đổi khi tải trọng biến động: Khí nén có tính đàn hồi nên tốc độ xi lanh sẽ dao động khi lực cản thay đổi. Ứng dụng yêu cầu tốc độ tuyệt đối ổn định cần kết hợp với thủy lực hoặc servo.
• Tiếng ồn khi xả khí: Áp suất cao xả ra đột ngột tạo ra tiếng ồn 80-95 dB. Giải pháp là lắp bộ giảm thanh tại cổng xả.
• Cần bảo trì định kỳ: Dầu thủy lực, bộ lọc, gioăng phớt đều có tuổi thọ nhất định. Lịch bảo dưỡng nghiêm ngặt là bắt buộc.

5. Ứng dụng thực tiễn trong công nghiệp và đời sống

Công nghệ khí nén thủy lực đã len lỏi vào hầu hết mọi lĩnh vực sản xuất và đời sống. Dưới đây là những ngành ứng dụng phổ biến nhất mà Yên Phát đã triển khai thực tế.

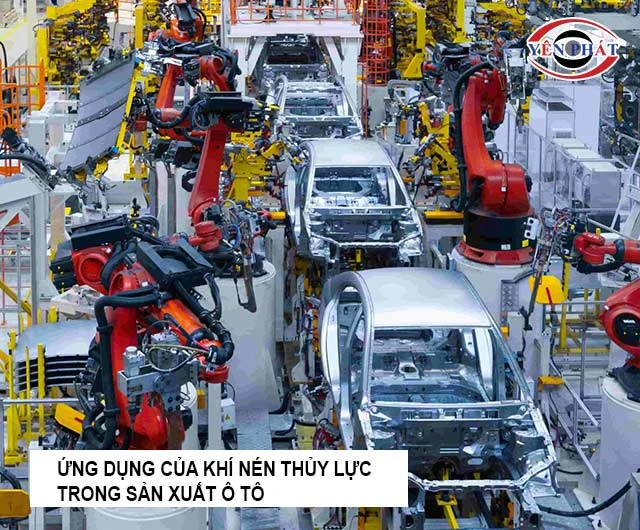

5.1 Trong ngành sản xuất và chế tạo

Đây là lĩnh vực ứng dụng rộng rãi nhất. Khí nén thủy lực xuất hiện trong hầu hết công đoạn của nhà máy hiện đại:

• Vận hành máy ép, máy dập, máy cắt kim loại trong ngành cơ khí.
• Dây chuyền lắp ráp tự động ngành điện tử, ô tô, xe máy.
• Robot công nghiệp và tay gắp tự động trong xưởng thông minh.
• Hệ thống pallet, băng tải, cơ cấu gá kẹp chính xác.

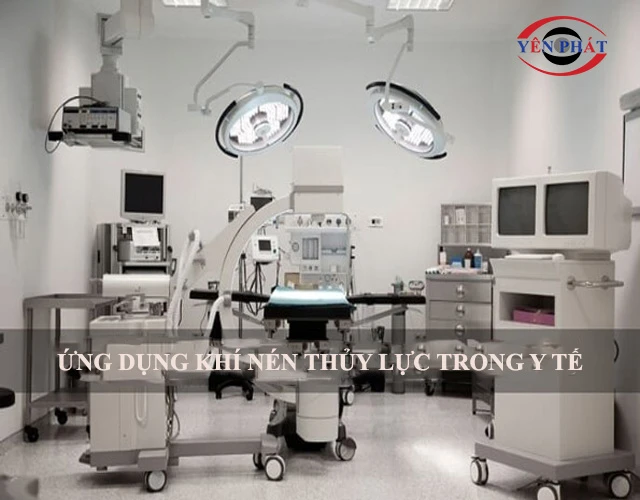

5.2 Trong ngành thực phẩm và y tế

Đây là ngành đặc thù yêu cầu độ sạch cao và an toàn tuyệt đối. Khí nén được ưa chuộng vì khí xả không gây ô nhiễm, còn thủy lực dùng dầu thực phẩm đạt tiêu chuẩn FDA.

• Dây chuyền đóng gói bao bì, chiết rót đóng chai tự động tốc độ cao.
• Thiết bị y tế độ chính xác cao: máy X-quang, máy siêu âm, máy thở.
• Ghế nha khoa, bàn phẫu thuật tự động điều chỉnh.
• Hệ thống dẫn thuốc, vận chuyển mẫu trong bệnh viện.

5.3 Trong xây dựng, vận tải và khai khoáng

Môi trường công trường và hầm mỏ đặt ra yêu cầu khắc nghiệt về độ bền, khả năng chịu tải và an toàn. Khí nén thủy lực là lựa chọn gần như độc tôn trong ngành này.

• Cần cẩu, xe nâng, máy xúc, máy ủi với hệ thống thủy lực tải trọng hàng chục tấn.
• Máy khoan đá, máy đục bê tông khí nén trong khai thác mỏ và phá dỡ công trình.
• Hệ thống phanh khí nén trên xe tải, xe buýt, tàu hỏa - đảm bảo an toàn tuyệt đối.
• Hệ thống treo thủy lực, trợ lực lái trên ô tô hiện đại.

Khí nén thuỷ lực giúp tăng lực vận hành rõ rệt mà vẫn giữ được độ ổn định và an toàn trong từng thao tác. Khi kết hợp đúng cách, hệ thống vừa mạnh mẽ, vừa tiết kiệm chi phí vận hành dài hạn. Áp dụng sớm là thấy hiệu quả ngay trong hiệu suất công việc.
