Máy nén khí dây đai

Hiệu suất làm việc không chỉ phụ thuộc vào công suất, mà còn ở cách máy truyền lực và tản nhiệt. Máy nén khí dây đai tận dụng hệ thống dây đai để tối ưu vòng tua, giúp máy chạy ổn định và ít rung lắc hơn. Đó là lý do dòng máy này luôn xuất hiện trong các xưởng cần độ bền và tính ổn định cao.

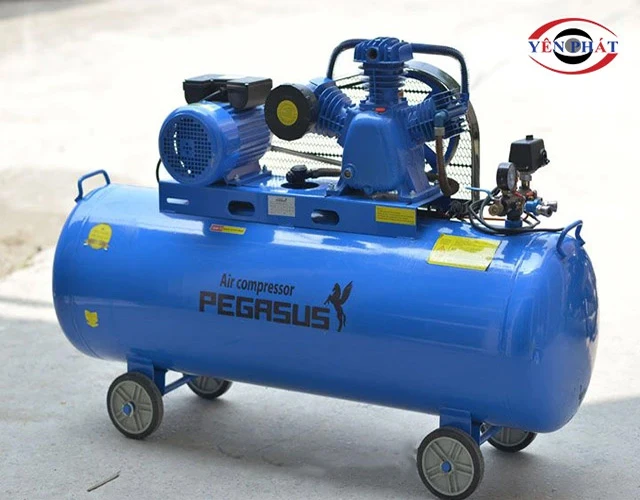

1. Máy nén khí dây đai là gì?

1.1. Định nghĩa và khái niệm cơ bản

Máy nén khí dây đai (hay còn gọi là máy bơm hơi dây đai, máy nén khí piston dây curoa) là thiết bị sử dụng động cơ điện kết hợp hệ thống dây curoa - puly để truyền lực quay từ motor sang đầu nén khí.

Đầu nén hoạt động theo nguyên lý piston chuyển động tịnh tiến bên trong xi lanh, hút không khí từ bên ngoài, nén lại ở áp suất cao, đưa vào bình chứa.

Điểm đặc trưng của dòng máy này nằm ở cơ chế truyền động gián tiếp. Motor và đầu nén được tách riêng, nối với nhau qua dây curoa. Nhờ thiết kế này, tốc độ quay của đầu nén thường thấp hơn tốc độ motor, giúp giảm nhiệt, giảm mài mòn, kéo dài tuổi thọ thiết bị.

Máy nén khí dây đai phù hợp cho các ứng dụng yêu cầu vận hành liên tục từ 4-8 giờ mỗi ngày trở lên. Dải công suất phổ biến trên thị trường Việt Nam dao động từ 1 HP đến 15 HP, áp suất làm việc từ 8 đến 12.5 bar.

1.2 Vị trí và tầm quan trọng của dòng máy này tại Việt Nam

Tại Việt Nam, máy nén khí dây đai chiếm tỷ trọng lớn trong phân khúc máy nén khí piston công nghiệp.

Lý do đơn giản: dòng máy này nằm ở vị trí cân bằng giữa chi phí đầu tư và hiệu suất vận hành. So với máy đầu liền, nó bền hơn và chạy được lâu hơn. So với máy trục vít, giá thành chỉ bằng 1/3 đến 1/5 ở cùng lưu lượng khí.

Các thương hiệu máy nén khí dây đai phổ biến tại Việt Nam gồm: Puma, Pegasus, Fusheng, Palada. Đây đều là những hãng mà Điện máy Yên Phát đã nhập khẩu và phân phối từ những ngày đầu thành lập năm 2012.

2. Cấu tạo và nguyên lý hoạt động máy nén khí dây đai

2.1. Các bộ phận chính của máy nén khí dây đai

Một máy nén khí dây đai tiêu chuẩn gồm 4 cụm bộ phận chính. Mỗi cụm đảm nhận chức năng riêng trong chu trình nén khí. Hiểu rõ từng bộ phận sẽ giúp bạn vận hành đúng cách, xử lý sự cố nhanh hơn.

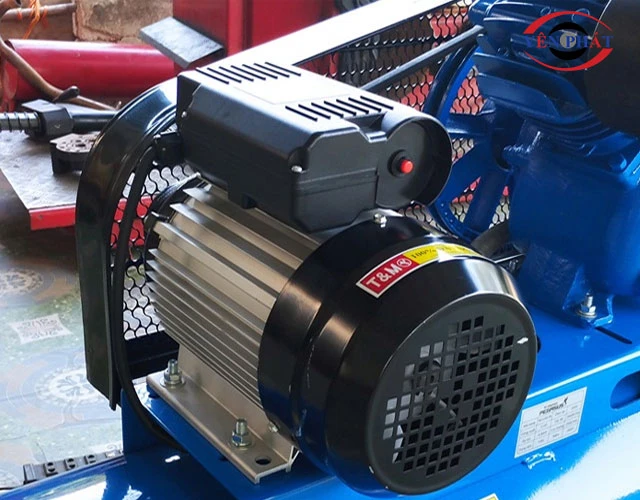

Động cơ điện (Motor)

Motor là nguồn cung cấp năng lượng cho toàn bộ hệ thống. Trên máy nén khí dây đai, motor thường là loại motor điện không đồng bộ, sử dụng nguồn điện 1 pha hoặc 3 pha tùy công suất.

Với các model công suất từ 1 HP đến 3 HP, motor thường chạy điện 1 pha 220V. Phù hợp cho hộ kinh doanh nhỏ, tiệm sửa xe. Từ 4 HP trở lên, máy sử dụng motor 3 pha 380V để đảm bảo hiệu suất và giảm dòng khởi động.

Tốc độ quay motor thường ở mức 1.450 vòng/phút hoặc 2.900 vòng/phút. Thông qua tỷ số truyền của puly, tốc độ đầu nén giảm còn khoảng 800-1.200 vòng/phút. Đây là dải tốc độ lý tưởng để đầu nén hoạt động bền bỉ.

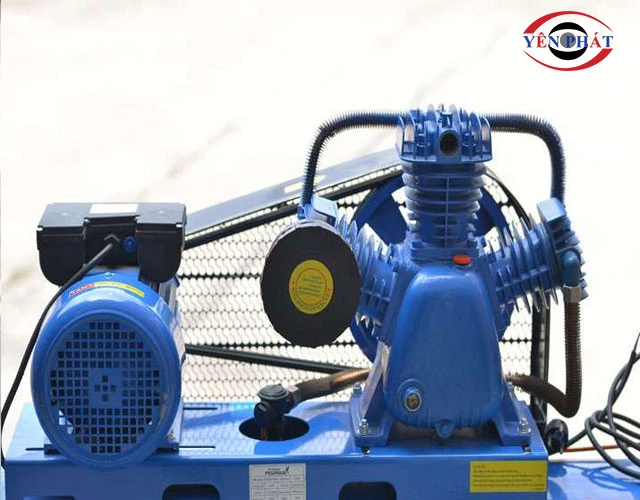

Đầu nén khí (Xi lanh, Piston)

Đầu nén là bộ phận trực tiếp thực hiện việc hút và nén không khí. Cấu tạo gồm: xi lanh bằng gang hoặc nhôm đúc, piston có xéc-măng, van hút - van xả bằng thép lá, và lớp cánh tản nhiệt bao quanh.

Máy nén khí dây đai có hai dạng đầu nén phổ biến:

• Đầu nén 1 cấp: Không khí được nén 1 lần, đạt áp suất tối đa khoảng 8-10 bar. Phù hợp cho các công việc bơm lốp, xì khô, phun sơn cơ bản.
• Đầu nén 2 cấp : Không khí đi qua xi lanh cấp 1, được nén sơ bộ, sau đó đi vào xi lanh cấp 2 để nén tiếp. Áp suất đầu ra đạt 12-12.5 bar. Dùng trong các ứng dụng công nghiệp nặng, xưởng cơ khí lớn.

Hệ thống truyền động (Dây curoa và Puly)

Đây là bộ phận đặc trưng tạo nên tên gọi của dòng máy. Hệ thống gồm: puly motor (puly nhỏ), puly đầu nén (puly lớn) và dây curoa nối giữa hai puly.

Dây curoa phổ biến trên máy nén khí dây đai thuộc loại curoa chữ V, ký hiệu theo tiêu chuẩn A, B hoặc C tùy kích thước rãnh puly. Một số model công suất lớn sử dụng 2-3 dây curoa chạy song song để truyền lực ổn định hơn.

Tỷ số truyền giữa puly motor và puly đầu nén thường nằm trong khoảng 1:2 đến 1:3. Nghĩa là khi motor quay 2.900 vòng/phút, đầu nén chỉ quay khoảng 970 - 1.450 vòng/phút. Tốc độ thấp hơn giúp giảm ma sát, giảm nhiệt và kéo dài tuổi thọ xéc-măng, xi lanh.

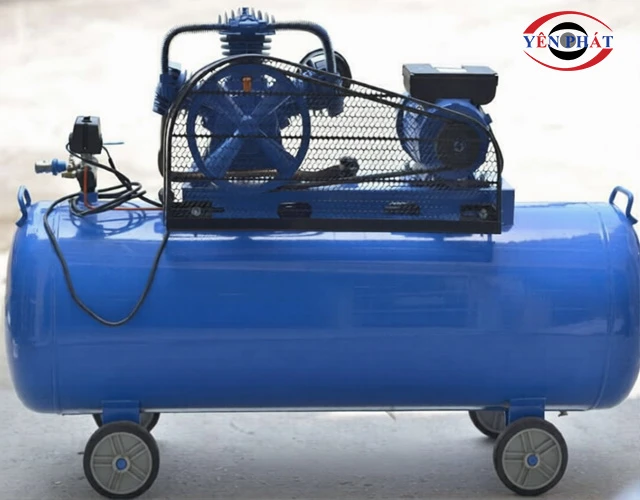

Bình chứa khí nén và các thiết bị an toàn (Van an toàn, rơ le áp suất)

Bình chứa làm bằng thép, có dung tích phổ biến từ 24 lít đến 500 lít. Bình đóng vai trò tích trữ khí nén, ổn định áp suất cấp ra cho thiết bị sử dụng, đồng thời giúp tách nước ngưng tụ ra khỏi dòng khí.

Các thiết bị an toàn gắn trên bình chứa gồm:

• Van an toàn: Tự động xả khí khi áp suất trong bình vượt ngưỡng cho phép, ngăn ngừa nổ bình.
• Rơ le áp suất: Tự động ngắt motor khi áp suất đạt mức tối đa và khởi động lại khi áp suất giảm xuống mức tối thiểu. Ví dụ: cut-in ở 6 bar, cut-off ở 8 bar.
• Đồng hồ đo áp suất: Hiển thị áp suất thực tế bên trong bình chứa.
• Van xả nước: Dùng để xả nước ngưng tụ tích tụ dưới đáy bình sau mỗi ca làm việc.

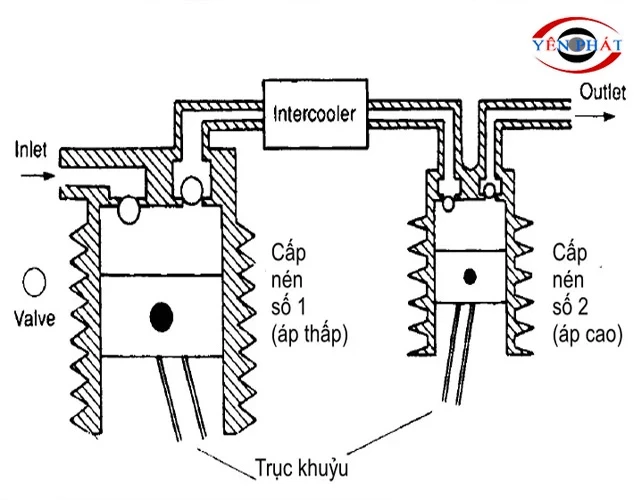

2.2. Nguyên lý hoạt động dựa trên chuyển động tịnh tiến của Piston

Máy nén khí dây đai hoạt động theo nguyên lý nén khí thể tích. Chu trình nén diễn ra qua 4 bước liên tục:

• Bước 1 - Hút khí: Piston di chuyển từ điểm chết trên xuống điểm chết dưới. Thể tích buồng nén tăng, tạo chân không. Van hút mở ra, không khí từ bên ngoài đi qua bộ lọc gió vào xi lanh.
• Bước 2 - Nén khí: Piston di chuyển ngược lại, từ điểm chết dưới lên điểm chết trên. Van hút đóng lại. Không khí bị nén trong buồng kín, áp suất và nhiệt độ tăng dần.
• Bước 3 - Xả khí: Khi áp suất trong xi lanh vượt quá áp suất trong bình chứa, van xả mở ra. Khí nén được đẩy vào bình chứa thông qua đường ống.
• Bước 4 - Tích trữ và cấp khí: Khí nén tích lũy trong bình chứa. Khi áp suất đạt mức cut-off, rơ le áp suất ngắt motor. Khi bạn sử dụng khí (bơm lốp, phun sơn...), áp suất giảm dần. Đến mức cut-in, rơ le tự khởi động motor để bơm tiếp.

Với đầu nén 2 cấp, khí sau khi nén ở xi lanh cấp 1 sẽ đi qua ống liên cấp để giảm nhiệt trước khi vào xi lanh cấp 2 nén tiếp. Quá trình này giúp tăng hiệu suất nén và giảm lượng nước ngưng tụ trong khí nén.

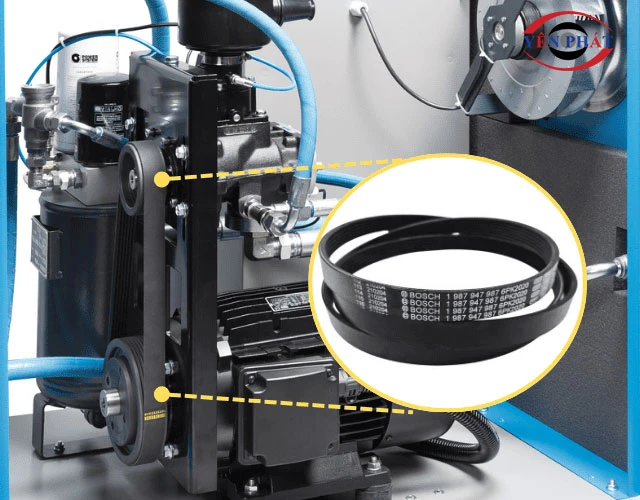

2.3. Vai trò của dây curoa trong việc truyền động và nén khí

Dây curoa không chỉ đơn thuần truyền lực quay. Nó đóng vai trò như 1 bộ giảm tốc cơ học và bộ giảm chấn giữa motor và đầu nén.

Cụ thể, dây curoa thực hiện 3 chức năng:

• Giảm tốc độ quay: Thông qua chênh lệch đường kính puly, dây curoa giảm tốc độ từ motor xuống đầu nén. Tốc độ quay thấp hơn đồng nghĩa với ma sát ít hơn, nhiệt thấp hơn và tuổi thọ linh kiện dài hơn.
• Hấp thụ rung động: Dây curoa có độ đàn hồi nhất định, giúp hấp thụ các dao động từ motor, hạn chế truyền rung sang đầu nén. Đây là lý do máy dây đai chạy êm hơn máy đầu liền.
• Bảo vệ motor khi quá tải: Trong trường hợp đầu nén bị kẹt hoặc quá tải đột ngột, dây curoa sẽ trượt trên puly thay vì truyền toàn bộ lực sang motor. Điều này bảo vệ motor khỏi hư hỏng.

3. Tại sao nên chọn máy nén khí dây đai?

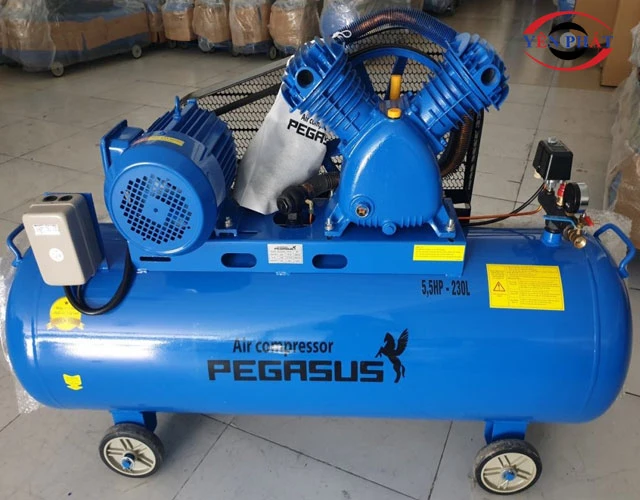

3.1. Độ bền cao và khả năng vận hành ổn định trong thời gian dài

Nhờ tốc độ quay đầu nén thấp hơn so với motor, ma sát giữa piston - xi lanh giảm đáng kể. Xéc-măng ít bị mài mòn, xi lanh ít bị xước. Kết quả là đầu nén có tuổi thọ cao hơn, thời gian giữa các lần đại tu kéo dài hơn.

Một máy nén khí dây đai 5 HP vận hành trung bình 6-8 giờ/ngày có thể hoạt động ổn định 5-8 năm trước khi cần thay xéc-măng hoặc đại tu đầu nén. Con số này gấp khoảng 2-3 lần so với máy đầu liền cùng công suất.

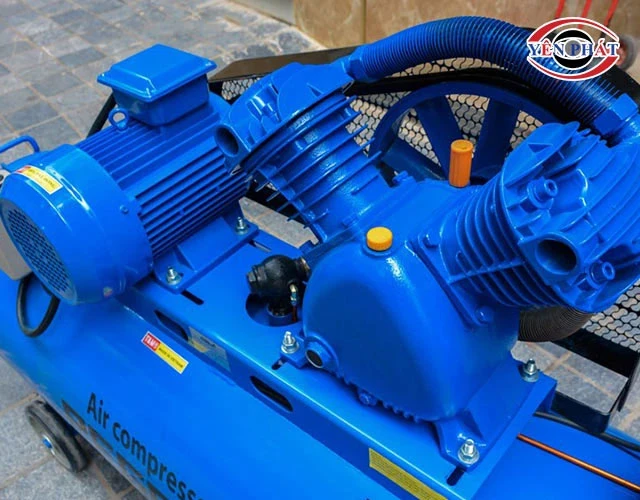

3.2. Tính linh hoạt trong việc điều chỉnh áp suất và lưu lượng khí

Một ưu điểm ít được nhắc đến của máy nén khí dây đai: bạn có thể thay đổi tỷ số truyền bằng cách thay puly có đường kính khác. Puly đầu nén lớn hơn sẽ giảm tốc độ quay, giảm lưu lượng nhưng tăng áp suất. Ngược lại, puly nhỏ hơn sẽ tăng lưu lượng khí nhưng giảm áp suất tối đa.

Khả năng điều chỉnh này cho phép bạn tùy biến máy theo yêu cầu công việc cụ thể mà không cần đầu tư máy mới. Tuy nhiên, cần lưu ý tham khảo ý kiến kỹ thuật viên trước khi thay puly để tránh motor quá tải.

3.3. Độ ồn thấp hơn so với dòng máy nén khí đầu liền trực tiếp

Máy nén khí đầu liền có đầu nén quay cùng tốc độ motor, tạo ra tiếng ồn ở mức 80-90 dB. Máy dây đai, nhờ tốc độ đầu nén giảm xuống 800-1.200 vòng/phút, phát ra tiếng ồn ở mức 68-82 dB.

Chênh lệch 8-10 dB nghe có vẻ nhỏ, nhưng theo thang đo logarit, cứ tăng 10 dB thì cường độ âm thanh tăng gấp 10 lần. Trong môi trường xưởng kín, mức giảm tiếng ồn này tạo ra khác biệt rõ rệt về điều kiện làm việc cho thợ.

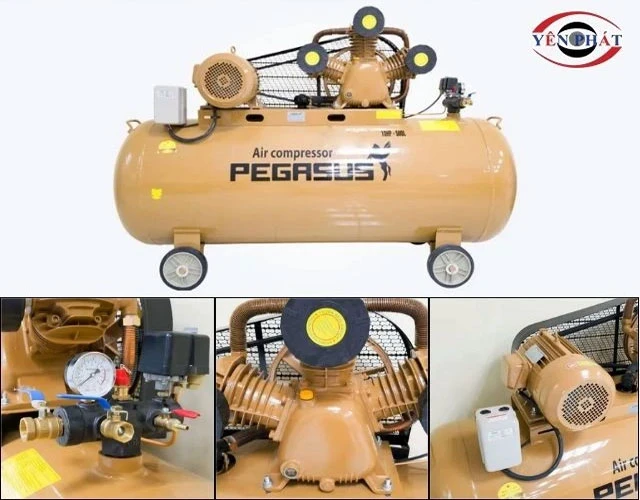

3.4. Thiết kế rời giúp dễ dàng bảo trì, sửa chữa và thay thế linh kiện

Motor và đầu nén tách biệt là lợi thế lớn khi bảo trì. Nếu motor hỏng, bạn chỉ cần thay motor mà không ảnh hưởng đến đầu nén. Tương tự, nếu đầu nén cần đại tu, motor vẫn nguyên vẹn.

Các linh kiện thay thế như dây curoa, xéc-măng, van hút - xả, lọc gió đều có sẵn trên thị trường với giá hợp lý. Một bộ dây curoa thay thế chỉ tốn khoảng 50.000 - 150.000 đồng. Thời gian thay dây curoa mất khoảng 15-20 phút nếu bạn có dụng cụ cơ bản.

4. Một số hạn chế cần lưu ý khi sử dụng máy nén khí dây đai

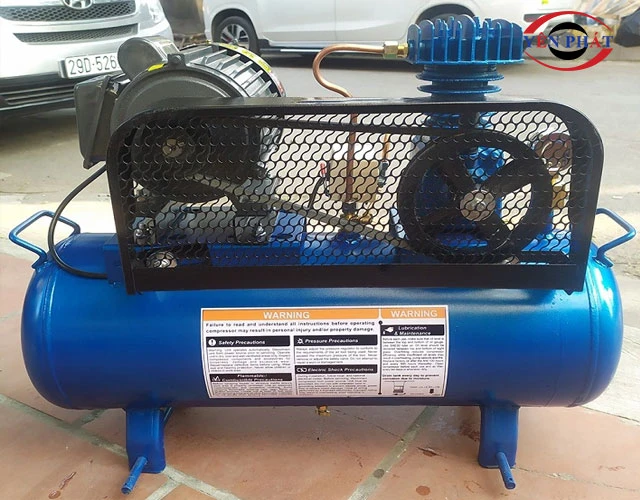

4.1. Yêu cầu bảo trì định kỳ hệ thống dây đai

Dây curoa là linh kiện tiêu hao, cần kiểm tra định kỳ mỗi 500-1.000 giờ vận hành. Các dấu hiệu dây curoa cần thay gồm: bề mặt bị nứt, mòn rãnh, trượt trên puly, hoặc dây bị giãn không thể căng lại được.

Bạn cần điều chỉnh độ căng dây curoa đúng mức. Dây quá căng sẽ gây tải lên ổ bi motor và đầu nén, rút ngắn tuổi thọ vòng bi. Dây quá lỏng sẽ trượt, giảm hiệu suất truyền động và sinh nhiệt do ma sát.

Cách kiểm tra độ căng đơn giản: dùng ngón tay ấn vào giữa đoạn dây curoa giữa hai puly. Độ võng tiêu chuẩn khoảng 10-15 mm. Nếu ngoài dải này, cần điều chỉnh bằng cách dịch chuyển vị trí motor trên khung máy.

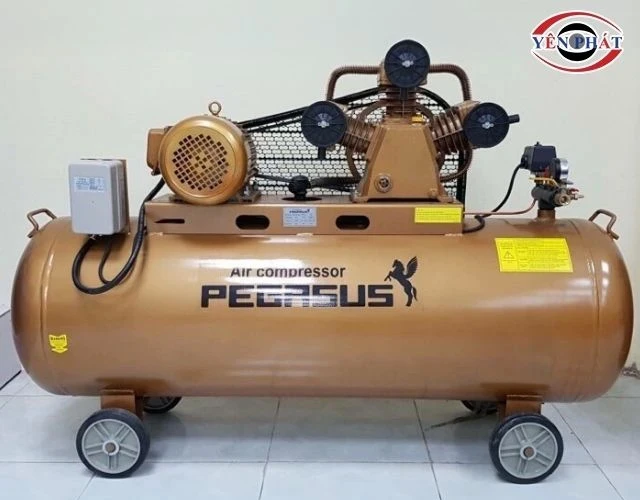

4.2. Kích thước thường lớn hơn so với dòng máy mini đầu liền

Do motor và đầu nén đặt tách biệt, máy nén khí dây đai chiếm diện tích sàn lớn hơn. Một máy 3 HP dây đai bình 100 lít có kích thước trung bình khoảng 1.200 x 500 x 900 mm, nặng từ 70-100 kg. Trong khi máy đầu liền 3 HP bình 50 lít chỉ khoảng 800 x 400 x 700 mm, nặng 40-50 kg.

Nếu không gian làm việc hạn chế, cần tính toán vị trí đặt máy trước khi mua. Máy nén khí dây đai cần đặt trên nền phẳng, cứng, thoáng khí và cách tường tối thiểu 30 cm để đảm bảo tản nhiệt hiệu quả.

4.3. Ảnh hưởng của môi trường khắc nghiệt đến tuổi thọ dây curoa

Dây curoa làm bằng cao su tổng hợp, chịu ảnh hưởng trực tiếp từ nhiệt độ và bụi bẩn. Trong môi trường nóng, dây curoa lão hóa nhanh hơn. Môi trường nhiều bụi kim loại, bụi gỗ hoặc hóa chất sẽ gây mòn bề mặt dây và rãnh puly.

Tại các xưởng cơ khí hoặc xưởng mộc mà Yên Phát đã triển khai, chúng tôi khuyến nghị lắp nắp che bảo vệ hệ thống dây đai - puly. Đồng thời rút ngắn chu kỳ kiểm tra xuống mỗi 300-500 giờ thay vì 1.000 giờ.

5. Hướng dẫn chọn mua máy nén khí dây đai chuẩn xác nhất

5.1. Xác định nhu cầu sử dụng thực tế

Bước đầu tiên và quan trọng nhất: xác định bạn cần bao nhiêu khí nén và ở áp suất nào. Cách tính như sau:

• Bước 1: Liệt kê tất cả thiết bị, dụng cụ khí nén bạn sẽ sử dụng. Ghi lại lưu lượng khí tiêu thụ (lít/phút) và áp suất làm việc (bar) của từng thiết bị. Thông số này có trên nhãn máy hoặc trong catalog sản phẩm.
• Bước 2: Cộng tổng lưu lượng khí của các thiết bị chạy đồng thời. Nếu bạn không chạy tất cả cùng lúc, hãy ước tính hệ số đồng thời.
• Bước 3: Nhân tổng lưu lượng với hệ số an toàn 1.25 - 1.5 để bù hao tổn trên đường ống, rò rỉ và dự phòng cho nhu cầu tăng thêm trong tương lai.

Ví dụ thực tế: Một gara ô tô có 1 súng xiết ốc (150 lít/phút), 1 súng bơm lốp (100 lít/phút), 1 súng xì khô (200 lít/phút). Tổng lưu lượng = 450 lít/phút. Nhân hệ số an toàn 1.3 = 585 lít/phút. Bạn cần máy nén khí dây đai có FAD tối thiểu 585 lít/phút, tương đương model 5-7.5 HP.

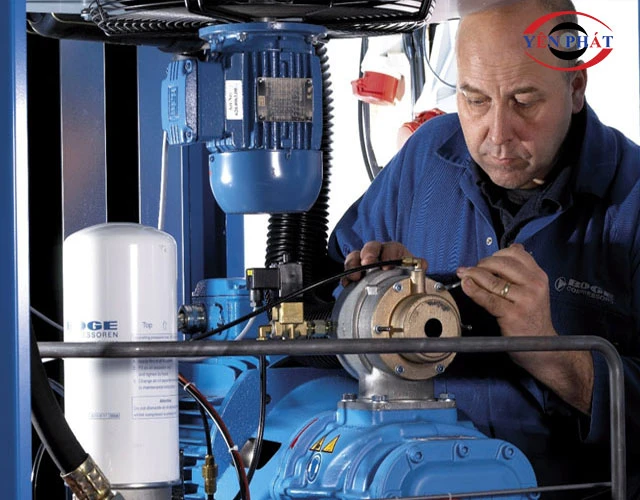

5.2. Kiểm tra nguồn điện tại nơi lắp đặt (1 pha hay 3 pha)

Đây là yếu tố nhiều người bỏ qua khi mua thiết bị nén khí, dẫn đến tình trạng mua xong không chạy được hoặc phải tốn thêm chi phí kéo điện 3 pha.

Quy tắc chung:

• Máy nén khí dây đai 1-3 HP: Thường có bản 1 pha 220V, phù hợp cho hộ gia đình và cửa hàng nhỏ sử dụng điện sinh hoạt.
• Máy nén khí dây đai 4-5 HP: Có cả bản 1 pha và 3 pha. Bản 1 pha cần dòng khởi động lớn, đòi hỏi đường dây điện đủ tải
• Máy nén khí dây đai từ 5.5 HP trở lên: Hầu hết chỉ có bản 3 pha 380V. Bạn cần đăng ký lắp đặt điện 3 pha với điện lực địa phương trước khi mua.

Trước khi đặt hàng, bạn nên kiểm tra đồng hồ điện và aptomat tổng tại nơi lắp đặt. Đội ngũ tư vấn Yên Phát sẵn sàng hỗ trợ bạn xác định nguồn điện phù hợp qua hotline hoặc khảo sát tại chỗ.

5.3. Cân nhắc ngân sách và uy tín của nhà cung cấp

Giá máy nén khí dây đai trên thị trường Việt Nam dao động tùy thương hiệu, công suất và xuất xứ:

Khi chọn nhà cung cấp, bạn cần xem xét các yếu tố:

• Sản phẩm chính hãng, có CO/CQ (chứng nhận xuất xứ, chứng nhận chất lượng) rõ ràng
• Chính sách bảo hành minh bạch: thời gian bảo hành, phạm vi bảo hành, quy trình xử lý
• Có đội ngũ kỹ thuật hỗ trợ lắp đặt, hướng dẫn vận hành và bảo trì định kỳ
• Kho linh kiện thay thế sẵn có, không phải chờ đợi lâu khi cần sửa chữa
• Uy tín trên thị trường, có lịch sử hoạt động lâu năm và đánh giá tốt từ khách hàng

Điện máy Yên Phát với hơn 13 năm kinh nghiệm phân phối thiết bị công nghiệp từ năm 2012, mạng lưới hơn 70 đại lý trên toàn quốc, tỷ lệ khách hàng quay lại đạt 42%. Cam kết mang đến sản phẩm chính hãng, bảo hành dài hạn và hỗ trợ kỹ thuật xử lý trong ngày. Liên hệ ngay để được tư vấn model máy nén khí dây đai phù hợp với nhu cầu thực tế của bạn.
