Máy bơm nước tháp giải nhiệt: Cấu tạo & Nguyên lý làm việc

Bơm nước tháp giải nhiệt tưởng chừng chỉ là một thiết bị phụ trợ, nhưng lại là nguyên nhân chính khiến nhiều hệ thống làm mát hoạt động kém hiệu quả. Bơm yếu, sai công suất khiến lưu lượng nước không đủ, dẫn đến hiệu suất giải nhiệt giảm sút, tiêu hao điện năng lớn. Lựa chọn đúng dòng bơm chuyên dụng chính là chìa khóa giúp tối ưu hiệu suất và giảm áp lực chi phí vận hành cho doanh nghiệp.

• Linh kiện tháp giải nhiệt
• Nhiệm vụ của tháp giải nhiệt trong hệ thống lạnh

1. Tìm hiểu máy bơm nước tháp giải nhiệt là gì?

Trước khi đi sâu vào kỹ thuật, bạn cần hiểu rõ bản chất của thiết bị này. Đây là kiến thức nền tảng giúp bạn dễ dàng tiếp cận các phần phức tạp hơn ở phía sau.

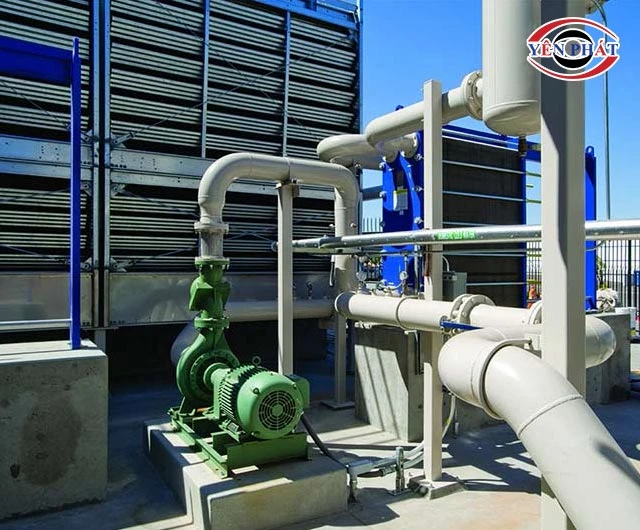

1.1. Định nghĩa và khái niệm cơ bản

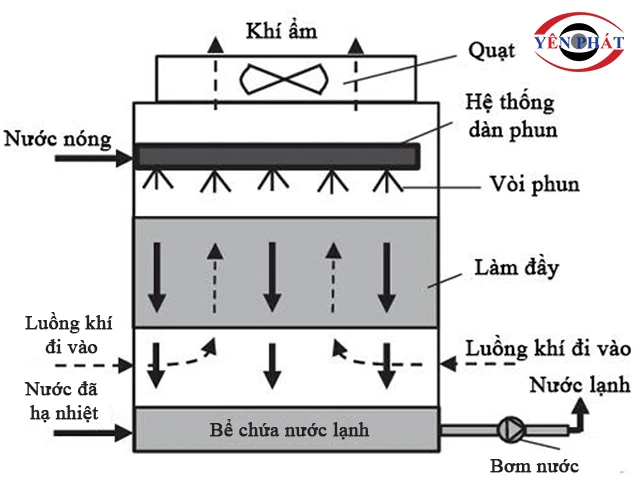

Bơm nước tháp giải nhiệt là dòng máy thủy lực đặc biệt, sử dụng năng lượng để truyền sang chất lỏng, tạo ra dòng chảy tuần hoàn trong hệ thống tháp giải nhiệt nước. Thiết bị này có nhiệm vụ đưa nước từ bể chứa lên đỉnh tháp giải nhiệt ở một độ cao nhất định. Sau đó nước được phun xuống dàn tản nhiệt để trao đổi nhiệt với không khí.

Nói một cách dễ hiểu hơn, nếu coi tháp giải nhiệt như cơ thể con người thì bơm nước chính là quả tim. Hay bộ phận đẩy máu (nước) đi nuôi toàn bộ hệ thống. Nước sau khi nhận nhiệt từ máy móc sẽ được bơm đẩy lên cao để giải nhiệt, rồi quay trở về tiếp tục chu trình làm mát.

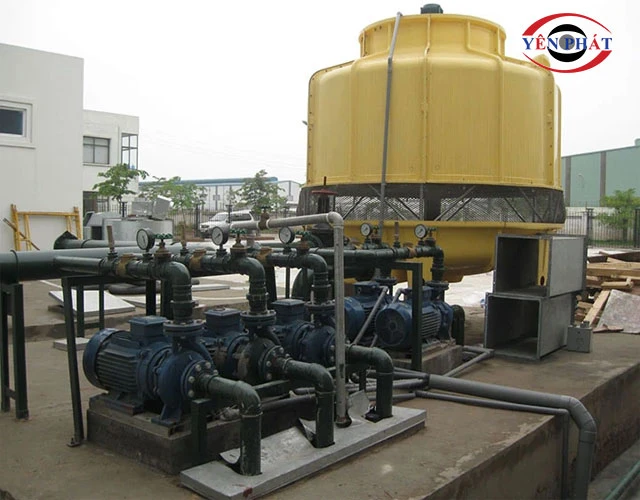

1.2. Vai trò quan trọng của máy bơm trong hệ thống

Máy bơm nước đóng vai trò then chốt, ảnh hưởng trực tiếp đến 4 yếu tố sống còn của hệ thống giải nhiệt:

• Đảm bảo nguồn nước ổn định: Duy trì lưu lượng nước tuần hoàn liên tục 24/7, không gián đoạn quá trình giải nhiệt cho máy móc đầu vào.
• Quyết định hiệu quả làm mát: Lưu lượng nước càng đủ và áp lực càng ổn định, khả năng trao đổi nhiệt tại dàn tản nhiệt càng tối ưu.
• Tiết kiệm năng lượng: Một bơm phù hợp công suất giúp giảm 15-25% chi phí điện so với bơm bị quá công suất hoặc thiếu công suất.
• Bảo vệ thiết bị: Hệ thống bơm tốt giúp tháp giải nhiệt và máy móc sản xuất hoạt động ổn định, kéo dài tuổi thọ thêm 3-5 năm.

2. Cấu tạo chi tiết của máy bơm nước tháp giải nhiệt

Hiểu được cấu tạo bên trong sẽ giúp bạn dễ dàng vận hành, bảo dưỡng và xử lý sự cố. Một máy bơm tháp giải nhiệt tiêu chuẩn gồm 4 bộ phận chính sau đây.

2.1. Bánh công tác

Bánh công tác là linh hồn của máy bơm, nơi diễn ra quá trình chuyển hóa năng lượng từ cơ năng sang động năng cho dòng nước. Theo tiêu chuẩn kỹ thuật, bánh công tác có 3 dạng chính được sử dụng cho tháp giải nhiệt:

Bánh công tác được đúc chính xác bằng gang xám GG25 hoặc thép không gỉ inox 304/316. Bề mặt được mài nhẵn với độ bóng Ra ≤ 1.6μm để giảm tổn thất năng lượng do ma sát thủy động. Đường kính bánh công tác thường dao động từ 100mm đến 400mm tùy công suất bơm.

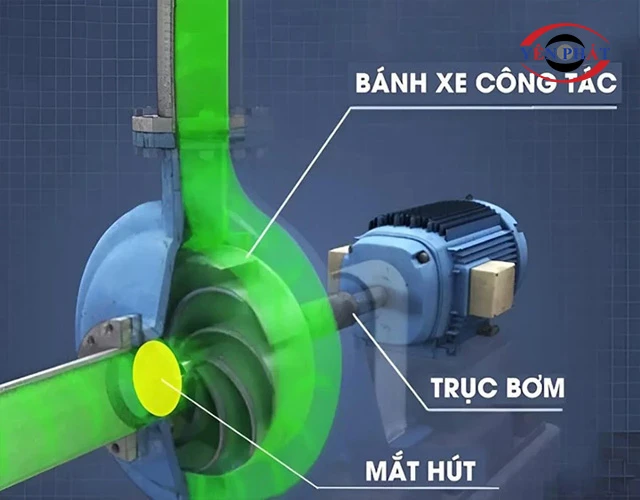

2.2. Trục bơm

Trục bơm là bộ phận truyền chuyển động quay từ motor điện sang bánh công tác. Yêu cầu kỹ thuật của trục bơm cực kỳ nghiêm ngặt:

• Chất liệu: Thép hợp kim cao cấp như SUS420 hoặc thép C45 đã qua tôi cao tần để đạt độ cứng HRC 40-45.
• Độ đồng tâm: Sai lệch dưới 0.05mm để tránh rung lắc khi vận hành ở tốc độ 1450 hoặc 2900 vòng/phút.
• Kết nối: Liên kết với bánh công tác qua mối ghép then bằng và đai ốc chống tự nới lỏng.
• Khả năng chịu tải: Phải chịu được moment xoắn cao và tải trọng dọc trục liên tục trong suốt quá trình vận hành.

2.3. Bộ phận dẫn hướng và buồng xoắn ốc

Đây là phần ít được nhắc đến nhưng lại quyết định 30% hiệu suất bơm:

• Bộ phận dẫn hướng vào: Nằm trên thân bơm, có nhiệm vụ điều phối dòng nước từ ống hút vào bánh công tác 1 cách đồng đều, giảm xoáy cuộn.
• Buồng xoắn ốc: Có hình dạng xoắn ốc đặc trưng, giúp chuyển hóa động năng thành áp năng, ổn định dòng chảy trước khi đẩy vào ống xả.

Buồng xoắn ốc thường được đúc bằng gang xám với hình dạng phức tạp, được tính toán bằng phần mềm CFD để tối ưu áp suất, giảm tổn thất thủy lực.

2.4. Ống hút và ống đẩy

Hệ thống đường ống là tuyến giao thông của dòng nước. Việc lựa chọn đúng vật liệu sẽ kéo dài tuổi thọ hệ thống lên tới 15-20 năm:

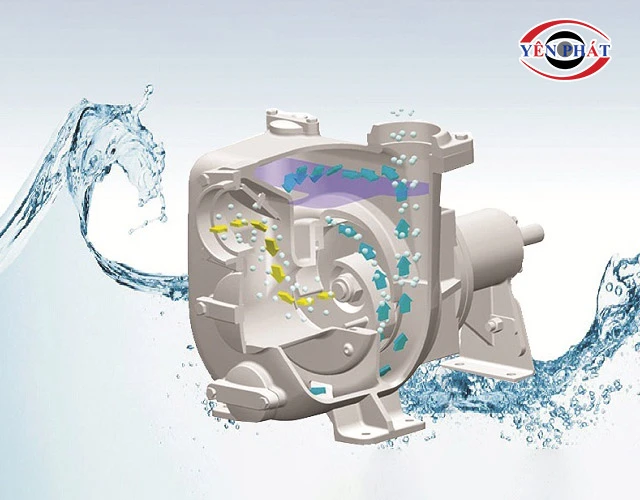

3. Nguyên lý vận hành của máy bơm nước giải nhiệt

Nguyên lý hoạt động của bơm tháp giải nhiệt dựa trên định luật bảo toàn năng lượng và nguyên lý chênh lệch áp suất. Hiểu được nguyên lý này giúp bạn dễ dàng chẩn đoán sự cố khi bơm gặp trục trặc.

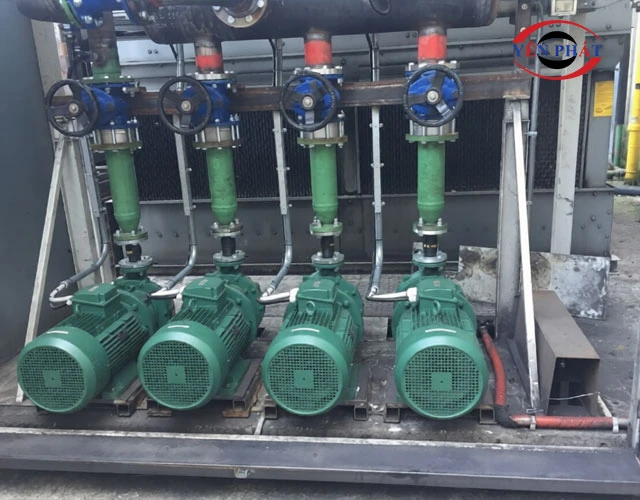

3.1. Quá trình đẩy (Lực ly tâm)

Khi motor điện cấp điện và quay với tốc độ 1450 hoặc 2900 vòng/phút, bánh công tác quay theo. Lúc này:

• Nước trong buồng bơm bị tác động bởi lực ly tâm sinh ra từ chuyển động quay của bánh công tác.
• Các phần tử nước bị văng ra mép cánh bơm với vận tốc cao, tạo ra động năng lớn.
• Nước được dẫn vào buồng xoắn ốc, tại đây động năng chuyển hóa thành áp năng theo phương trình Bernoulli.
• Cuối cùng, dòng nước được đẩy vào ống đẩy với áp suất cao, lưu lượng ổn định lên đỉnh tháp giải nhiệt.

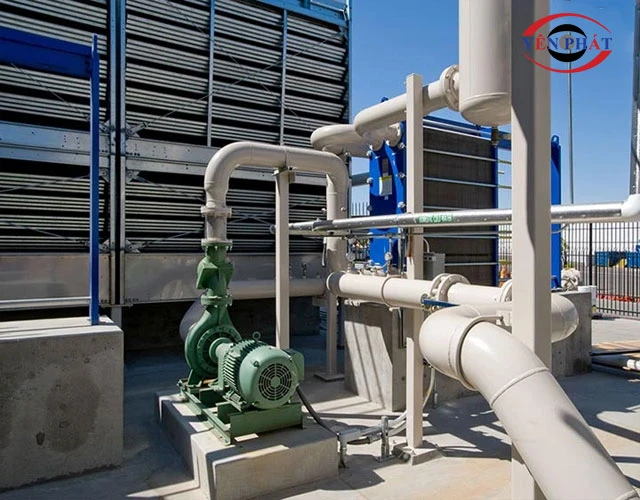

3.2. Quá trình hút (Vùng chân không)

Đồng thời với quá trình đẩy, tại lối vào bánh công tác xảy ra hiện tượng đặc biệt:

• Khi nước bị đẩy ra ngoài, tại tâm bánh công tác hình thành vùng chân không cục bộ với áp suất thấp hơn áp suất khí quyển.
• Sự chênh lệch áp suất giữa bể chứa và tâm bơm tạo ra lực hút.
• Nước từ bể chứa bị đẩy liên tục vào máy bơm thông qua ống hút, đảm bảo dòng chảy không gián đoạn.
• Quá trình này diễn ra liên tục với tần số 50Hz, tạo nên dòng tuần hoàn ổn định.

3.3. Tầm quan trọng của việc mồi bơm

Đây là lưu ý cực kỳ quan trọng mà nhiều kỹ thuật viên non kinh nghiệm hay bỏ qua, dẫn đến hỏng bơm chỉ sau vài lần khởi động:

Quy trình mồi bơm đúng chuẩn gồm các bước: kiểm tra van hút mở hoàn toàn, mở van xả khí trên đỉnh bơm, đổ nước vào cho đến khi tràn ra ngoài, đóng van xả khí, sau đó mới khởi động motor.

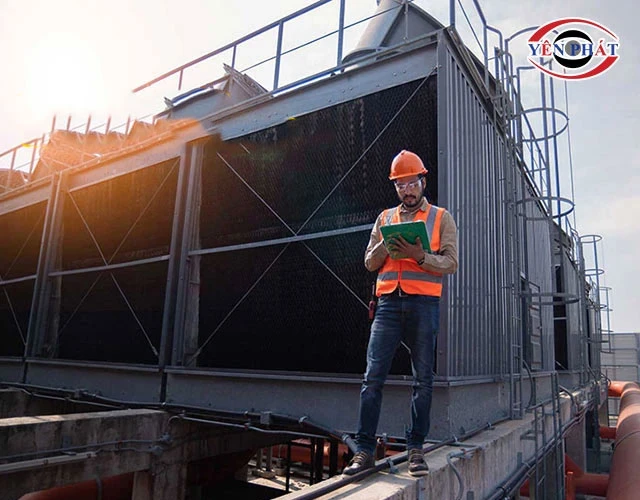

4. Kinh nghiệm chọn mua máy bơm phù hợp cho tháp giải nhiệt

Khi chọn mua bơm nước tháp làm mát, khách hàng nên cân nhắc các tiêu chí dưới đây để không bị mua nhầm:

• Chất liệu sẽ ưu tiên gang, inox hoặc nhựa kháng hao mòn để tăng độ bền trong môi trường nước có hóa chất khắc nghiệt.
• Khi mua nên lựa chọn hãng uy tín, có thời gian hoạt động lâu năm như: Pentax, Ebara, Grundfos,...
• Xác định công suất tháp làm mát (RT) để chọn mua model có công suất tương ứng.
• Tính toán lưu lượng nước và cột áp cần thiết để chọn bơm đáp ứng yêu cầu vận hành của hệ thống.
• Đảm bảo kích thước ống hút và ống đẩy của bơm phù hợp với hệ thống ống dẫn để tránh hao hụt áp suất.

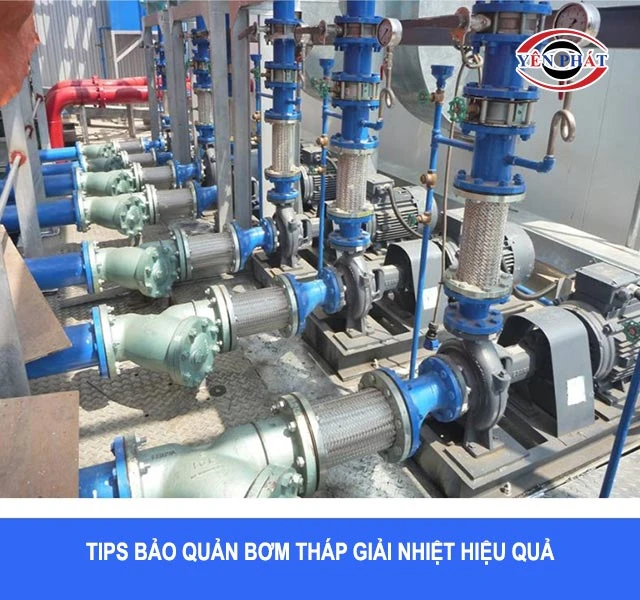

5. Tips bảo quản bơm tháp giải nhiệt tăng hiệu quả, kéo dài độ bền

• Không nên để thiết bị hoạt động liên tục, dễ quá tải.
• Nước đầu vào phải đảm bảo độ sạch, đáp ứng đầy đủ các tiêu chuẩn theo quy định. Tránh sử dụng nước vướng nhiều tạp chất, hòa tan nhiều quặng, khoáng độc hại.
• Luôn kiểm tra kỹ các bộ phận cấu thành máy trước khi kích hoạt. Nếu có sự cố cần xử lý dứt điểm để hạn chế nguy cơ.
• Theo dõi áp suất bơm để chủ động điều chỉnh nếu có biến. Đảm bảo sự ổn định trong lưu thông nước trên toàn hệ thống.
• Khi có nhu cầu thay thế linh kiện, chọn mua sản phẩm ở điểm bán chính hãng, uy tín. Đặc biệt là có bảo hành đầy đủ, dễ dò thông tin xuất xứ.
• Bảo dưỡng bơm và toàn hệ thống làm mát hằng tháng. Các chuyên gia sẽ giúp phát hiện nhanh những hư hỏng nhỏ. Xử lý triệt để trước khi gây ra các sự cố nặng hơn.

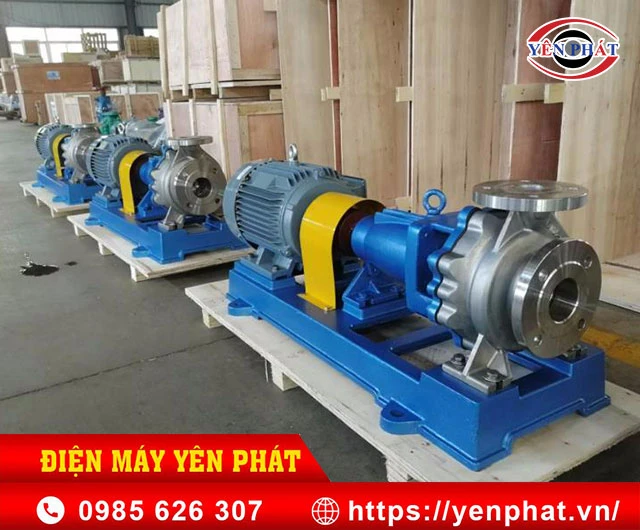

6. Yên Phát - Địa chỉ bán bơm nước tháp giải nhiệt uy tín, SIÊU ƯU ĐÃI
